螺旋絞龍輸送機

螺旋絞龍輸送機介紹

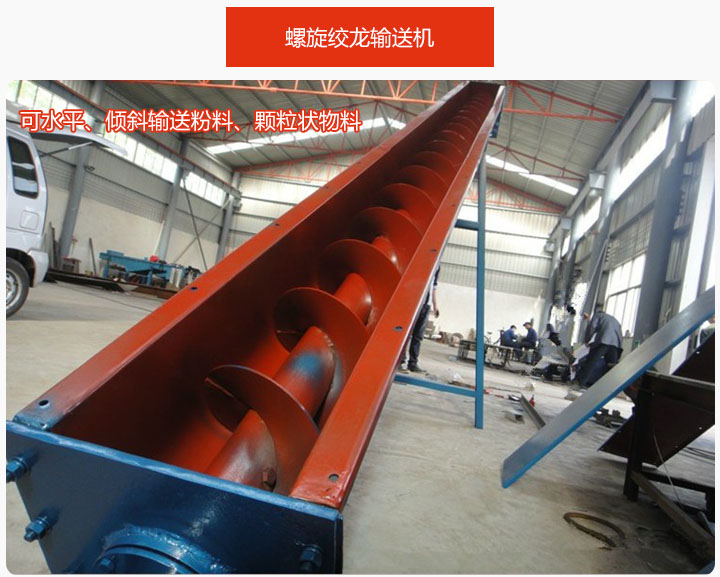

螺旋絞龍輸送機簡稱絞龍輸送機，分為有軸和無軸兩種，工作過程中是利用旋轉的螺旋葉片來推移物料的，螺旋絞龍輸送機螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，選型時相符尺度公稱長度，特殊需要可在選配節中另行提出。

螺旋絞龍輸送機，也叫螺旋絞龍輸送機，簡稱絞龍輸送機，通常用於水泥、食品加工、化工、建築材料等行業中，用來輸送粉狀、顆粒狀或塊狀物料。螺旋絞龍輸送機通過螺旋葉片在螺旋管內的旋轉，將物料沿著螺旋管輸送到目的地。

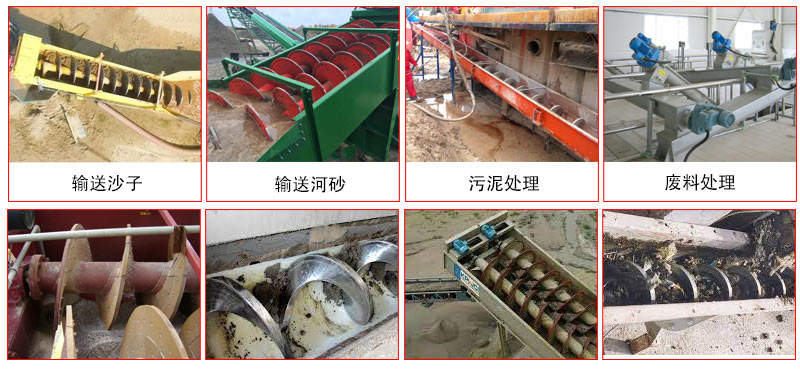

螺旋絞龍輸送機用途

螺旋絞龍輸送機分為有軸和無軸兩種。有軸螺旋輸送機適用於非粘性幹粉狀物料和小顆粒狀物料，例如：水泥、粉煤灰、石灰、糧食等，無軸螺旋輸送機適用於輸送粘性大、易纏繞的物料，如：汙泥、生物質、垃圾等。

1、粉狀物料輸送：如水泥、麵粉、煤粉、砂子等。

2、顆粒狀物料輸送：適用於輸送顆粒狀物料，如顆粒狀化肥、顆粒狀食品原料、顆粒狀塑料顆粒等。

3、塊狀物料輸送：用於輸送一些較大塊狀的物料，如煤塊、礦石、木屑等。

4、混合物料輸送：螺旋絞龍輸送機還可以用於輸送混合物料，如混合肥料、混合飼料等。

螺旋絞龍輸送機視頻

• 輸送汙泥

• 輸送混凝土

螺旋絞龍輸送機工作原理

通電時，驅動器通過齒輪使螺旋軸旋轉，螺杆元件開始旋轉，葉片繞軸旋轉並保持在靠近槽底部的位置，物料通常由絞龍輸送機進料口引入，材料將落到螺旋葉片的間隙之間，隨著螺旋軸的移動，材料也沿著路徑向前移動，物料通過出料口排出，進入下一道程序。

結構特點

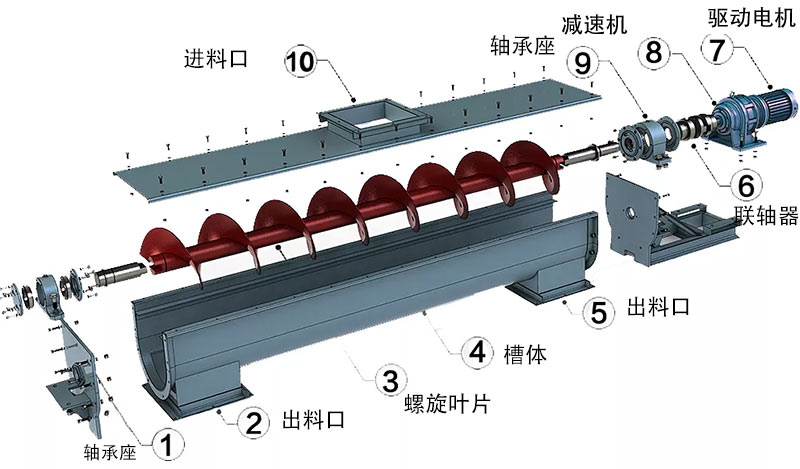

螺旋絞龍輸送機由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

驅動裝置：由電機與減速機組成。 驅動電機適用於380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。

中間吊軸承有兩種；分別是頭部軸承和中間軸承；

頭部軸承：止推軸承：承受由於運送物料的阻力所產生的軸向力，放在物料的前方。

中間軸承：對開式滑動軸承，用於支撐螺旋軸。

軸的聯接：在軸和軸的聯接處仍用實心軸。

①在聯接處將實心軸伸入空心軸內，再在空心軸外套一小段套筒，然後，再用螺釘按相互垂直方向對穿套筒與兩軸禁固，此時螺旋葉片應與套筒連接在一起。

②將實心軸伸入空心軸內，再用相適應的螺釘固定，螺旋直徑d=（0.2～0.35）D，用於快速軸承輸送。

螺旋軸：采用中空設計，用鋼管製成，強度高、重量輕、便於連接，分為有軸和無軸兩種，還可設計為雙軸。

螺旋絞龍輸送機技術參數

型號規格		螺旋直徑D	螺距S	轉速（r/min）n	標準體積輸送量			轉速（r/min）	標準體積輸送量			轉速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

選型須知

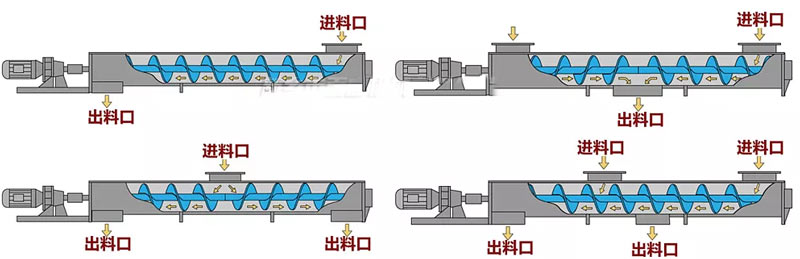

螺旋絞龍輸送機材質有碳鋼和不鏽鋼。可根據不同的生產工藝要求，將螺旋輸送機設計成：

（1）端部進料，端部出料；

（2）中間進料，兩端同時出料或兩端輪換出料；

　

（3）兩端進料，中間出料；

（4）端部或中間、進料，另一端或兩端軸向出料。

螺旋絞龍輸送機生產廠家

大漢輸送機械是一家專業的螺旋絞龍輸送機製造商，致力於提供高質量的輸送設備和定製化的輸送解決方案。17C视频擁有多年的行業經驗和專業團隊，為客戶提供可靠、快速的輸送解決方案。
