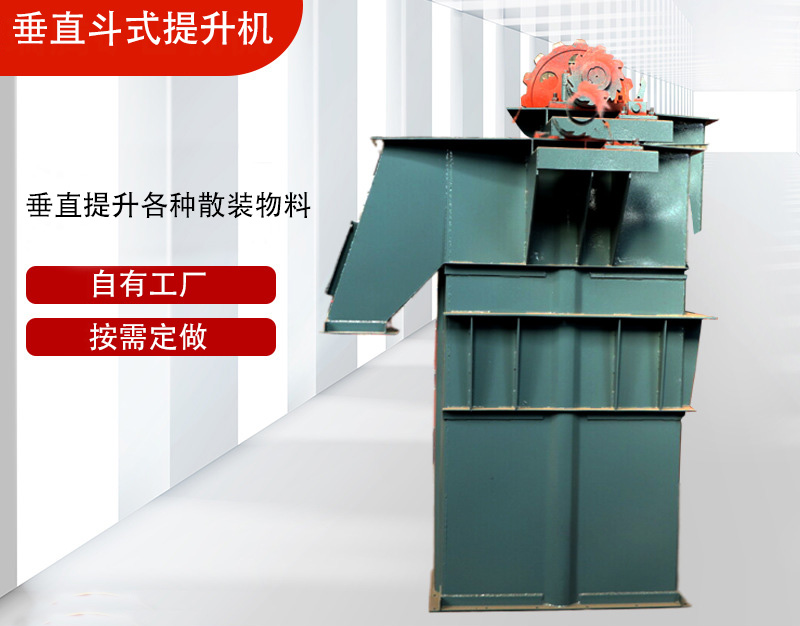

垂直鬥式提升機

垂直鬥式提升機介紹

垂直鬥式提升機采用板式套筒滾子鏈為牽引構件，料鬥固定在鏈板上並連續布置，用於糧食、油料、飼料（粘性及腐蝕性的物料除外）等的垂直輸送。可廣泛應用於各種規模的化工、冶金、礦山、飼料廠、麵粉廠、米廠、油廠、澱粉廠以及糧庫、港口碼頭等的散裝物料的提升。

垂直鬥式提升機用途

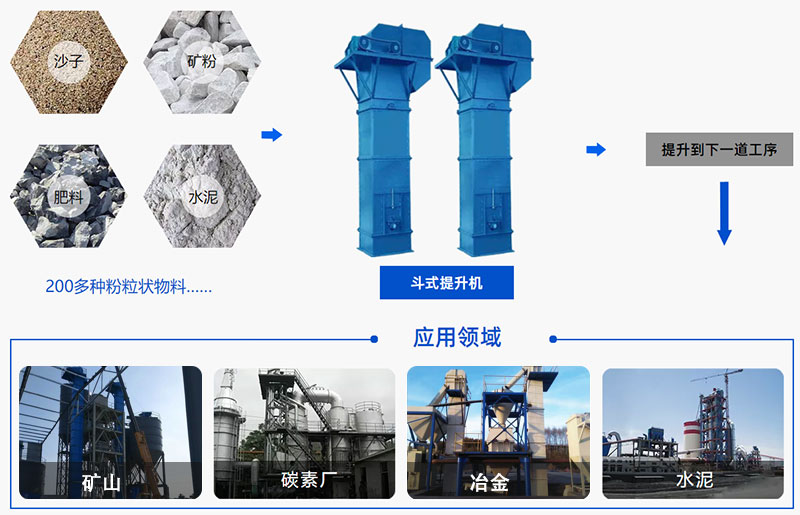

垂直鬥式提升機適用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送，用於各種工業的垂直運輸，如化肥、鉀肥和鹽、水泥、砂和礫石等材料，根據傳送量可調節傳送速度，並隨需選擇提升高度，料鬥為自行設計製造。

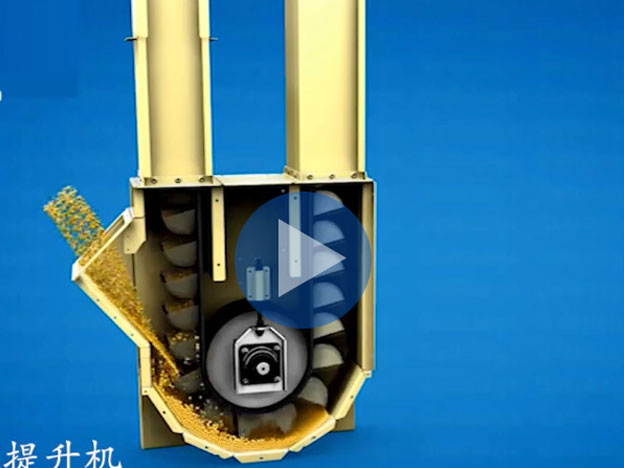

垂直鬥式提升機工作原理

設備工作時，物料通過進料口均勻進料，同時，固定在輸送帶（鏈條）上的鏟鬥在主動滾筒的帶動下，鏟起物料隨皮帶（鏈條）上升，直到到達主動滾筒的頂端，鏟鬥開始翻轉，然後在離心力或重力作用下，物料從出料口卸下，送往下一道工序。

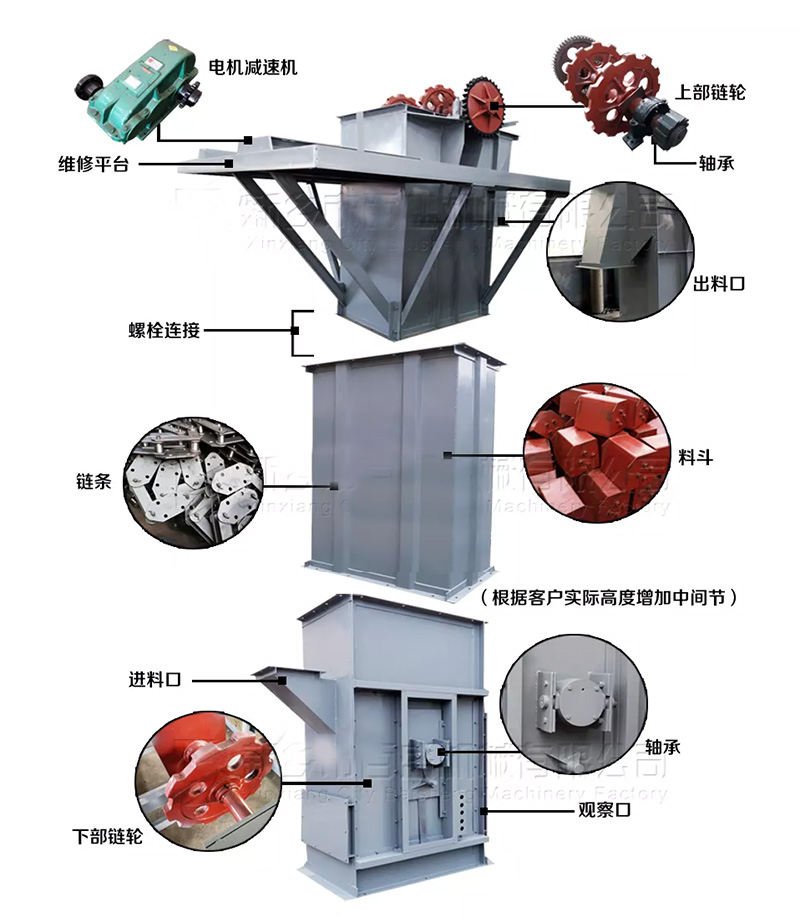

垂直鬥式提升機結構圖

垂直鬥式提升機主要由牽引件、滾筒(或鏈輪)張緊裝置、加料和卸料裝置、驅動裝置和料鬥等組成。在牽引件上裝置著一連串的小鬥(稱料鬥)，隨牽引件向上移動，達到頂端後翻轉，將物料卸出。料鬥常以背部(後壁)固接在牽引鏈條上，雙鏈式鬥式提升機有時也以料鬥的側壁固接在鏈條上。

料鬥：是提升機的盛料構件，根據運送物料的性質和提升機的結構特點，料鬥可分為三種不同的形式，即圓柱形底的深鬥、淺鬥及尖角形鬥。

牽引件：可用膠帶和鏈條兩種，膠帶和帶式輸送機的相同。料鬥用特種頭部的螺釘和彈性墊片固接在牽引帶上，帶寬比料鬥的寬度大35~40mm。鏈條常用套筒鏈或套筒滾子鏈。當料鬥的寬度較小(160~250mm)時,用一根鏈條固接在料鬥的後壁上;料鬥的寬度大時，用兩條鏈條固接在料鬥兩邊的側板上，即借助於角鋼把料鬥的側邊和外鏈板相連。牽引件的選擇，取決於提升機的生產率、升送高度和物料的特性。用膠帶作牽引件主要用於中小生產能力的工廠及中等提升高度，適合於體積和密度小的粉狀、小顆粒等物料的輸送。用鏈條作牽引件則適合於大生產率及升送高度大和較重物料的輸送。

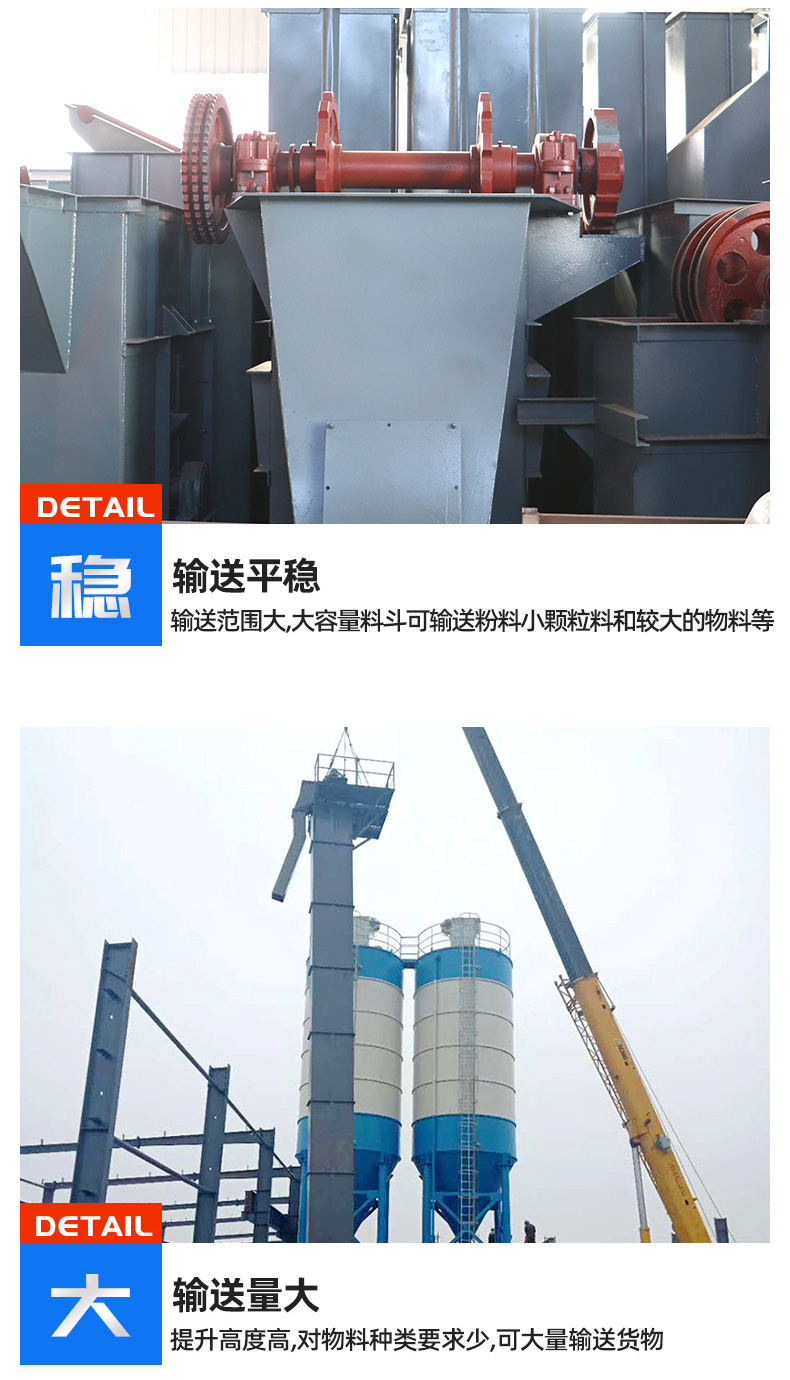

垂直鬥式提升機特點

垂直鬥式提升機廣泛用於礦山、冶金、建材、煤炭、水電等部門垂直提升塊狀、粒狀、粉狀物料，如礦石、煤炭、焦炭、水泥、石砂等，其具有以下特點：

1、能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境汙染少。

2、提升機采用大容量料鬥輸送，鏈速低提升量大，無回料和挖料現象。

3、運行可靠，無障礙運作時間可達2萬小時。

4、喂料采取流入式，無需用鬥挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時物料在喂料、卸料時少有撒落，減少了機械磨損。

5、占地麵積要小得多，這節省了大量的能源消耗，也節省了一些急需的工廠或工廠占地麵積。

垂直鬥式提升機具有結構簡單，占地麵積小，技術指標先進，工作可靠，使用維修方便等特點。

垂直鬥式提升機技術參數表

型 號	給料粒度	料鬥			提升高度 （m）	提升量 (m³/h)	電機功率及整機重量
		鬥距 （mm）	寬度 （mm）	容量 （L）
TB250	90mm	200	250	3	5-40	25	按具體的鬥式提升機 訂貨總圖核計確定
TB315	100mm	200	315	6		46
TB400	110mm	250	400	12		75
TB500	130mm	320	500	25		95
TB630	150mm	400	630	50		148
注：表中大輸送能力是按填充係數ψ-0.8計算得出的，僅供參考。

垂直鬥式提升機選擇須知

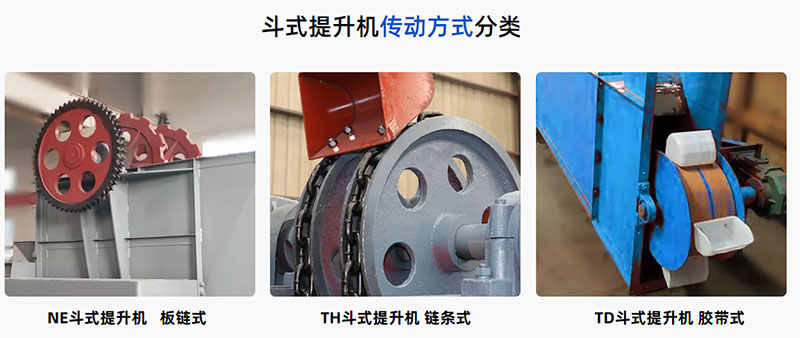

垂直鬥式提升機的選擇取決於料鬥形式、料鬥速度、物料配比、物料性質和料鬥數量。選擇過程為：物料配比→傳動方式（鬥式提升機型號）→物料性質→卸料方式→料鬥形式→本係列鬥式提升機提升能力→型號確定。17C视频可以根據物料顆粒、提升高度、提升量、由多年現場勘測、實際製作設計經驗來幫你選型設計。

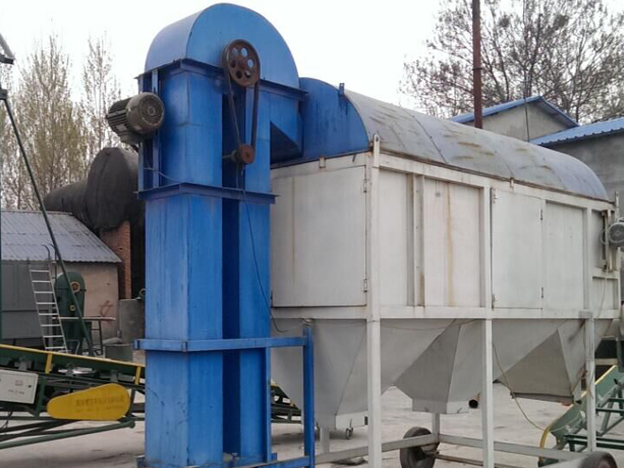

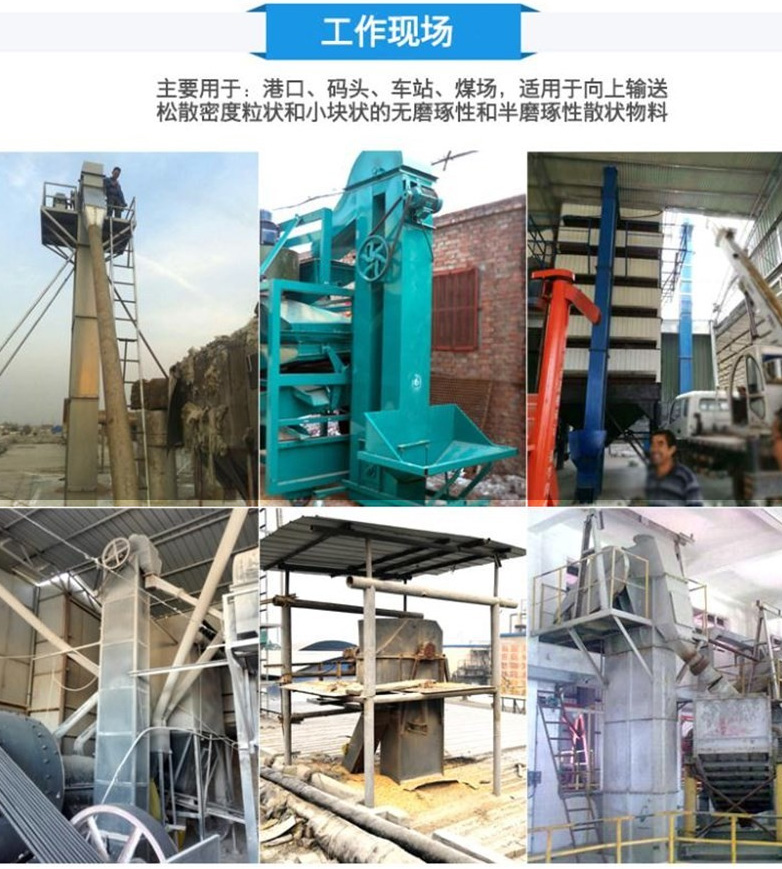

垂直鬥式提升機客戶現場
